| メーカー |
ニチフ |
| 型番 |
R0.3-5 |
| JANコード |
4521989006310_100 |
- ※取り寄せ商品です。
- 【特長】
●RoHS指令の適合商品です。
●UL・CSA登録品です。
●端子舌部の硬度だけを高める事により、従来端子に比べ曲がりにくくなりました。圧着部(筒部)の硬度は従来端子と変わりありません。
●丸溝がHS端子の印です。筒部中心にありますので、圧着時の歯口位置合わせに便利です。
- 【画像に関して】
画像は代表画像です。実際の商品と異なる場合があります。
【仕様】
●材料:無酸素銅(電気すずめっき)

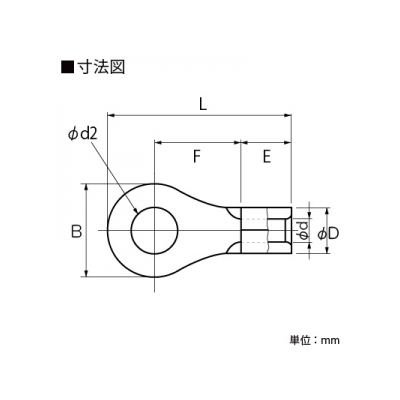

《各部の寸法(mm)》
●φd2:5.3
●B:8.0
●L:15.5
●F:7.0
●E:4.5
●φD:2.2
●φd:1.0
(※画像2枚目参照)
《電線抱合範囲》
●撚線(㎟):0.2～0.5(0.3～0.5UL・CSA指定)
●AWG:24-20(22-20UL・CSA指定)
《適用工具》
●手動工具:NH60、NH69
●空気圧式工具:本体NA3 ヘッドN3 70、本体NA10 ヘッドN10 04
【ご注意】
※銅線専用です。
※JIS規格又はニチフ社指定の適用圧着工具をご使用下さい。
※電線抱合範囲内でご使用下さい。
