| メーカー |
パナソニック |
| 型番 |
BHM3426LJ36G |
| JANコード |
4549980107898 |
※メーカー欠品中の商品です。正確な納期はこちらからお問い合わせ下さい。
- 【特長】
●創蓄連携システムは、太陽光発電とリチウムイオン蓄電池を連携させると、平常時の節電はもちろん、非常時は生活に必要な電力を安定供給します。
●創エネ・蓄エネ・省エネをトータルで管理。太陽光発電で電気をつくり、リチウムイオン蓄電池に電気をため、住まいの電気をかしこく使います。
●昼間に使う電機は太陽光でまかない、余った電気は蓄電池に充電(さらに余れば売電)。蓄電池に蓄えた電気は朝方や夕方～夜に利用。朝から晩まで、電力会社からの電気をできるだけ減らし、電力の自給自足を目指します。
●停電時は、リチウムイオン蓄電池の電気が利用でき、蓄電池の電気使用量がモニターで確認できます。さらに、残りの使用可能時間もわかるので安心です。
●もしもの時、夜間はリチウムイオン蓄電池にためておいた電気を使えて安心。停電時に使用したい家電やコンセントの場所を決めておけば、停電時に家電やコンセントを使用できます。
●スマートコスモ マルチ通信型とスマートコスモ バックアップ用住宅分電盤のセット品になります。
- 【仕様】
●スマートコスモ
●コンパクト21
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)
●ドア付
●埋込・半埋込両用形
●一般社団法人 日本配線システム工業会 住宅用分電盤規格適合品
《創蓄連携システム対応住宅分電盤》
●マルチ通信型
●リミッタースペース付
●創蓄連携システム対応
●自立出力単相3線用
●回路数+回路スペース:26+2
●分岐電流センサ数:31
●主幹容量(A):40
●分岐:
・2P1E20A:20
・2P2E20A100V:6
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 100

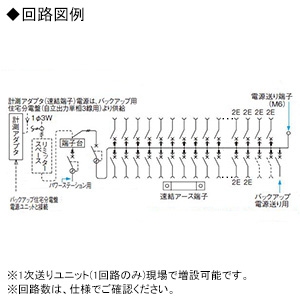

●搭載ブレーカ:
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJF340315)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
・電源送り用:サーキットブレーカSH-50G型(3P3E 30A)(BSH3303GK)
・パワーステーション用:漏電ブレーカSHE-50V型(3P3E 40A)(BSHE34033)

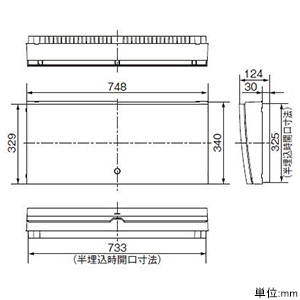

●寸法(mm):タテ340×フカサ124×ヨコ748

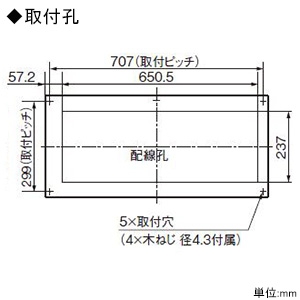

●半埋込寸法(mm):タテ325×フカサ30×ヨコ733
●アース端子実装数:11

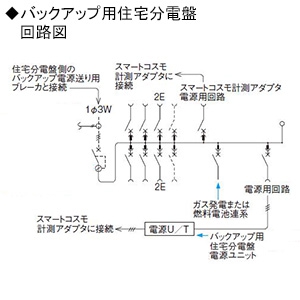

《バックアップ用住宅分電盤》
●リミッタースペースなし
●創蓄連携システム対応バックアップ用
●自立出力単相3線用
●回路数+回路スペース:6+2
●分岐電流センサ数:11
●主幹容量(A):30
●分岐:
・2P1E20A:4
・2P2E20A100V:2
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 75
●搭載ブレーカ:
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJW3303573K)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
・電源用・スマートコスモ計測アダプタ電源用:SH-20M型(3P2E20A)(BSH3202M)×2
・連系用:サーキットブレーカSH-50G型(3P3E 20A)(BSH3203GK)

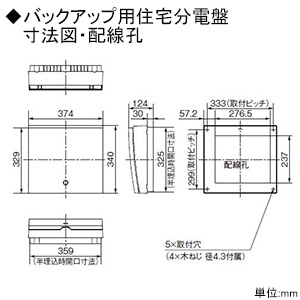

●寸法(mm):タテ340×フカサ124×ヨコ374
●半埋込寸法(mm):タテ325×フカサ30×ヨコ359
●アース端子実装数:5
【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※リミッター電線を同梱しています。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※引込口開閉器が別途必要になります。
※上記回路とは別に、計測電源用ブレーカ20Aを2コ搭載しています。
※上記回路数とは別に、電力切替ユニット用送り配線ブレーカ30Aを搭載しています。
※スマートコスモ バックアップ用住宅分電盤のみのご注文はできません。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
