| メーカー |
パナソニック |
| 型番 |
BHM85102J |
| JANコード |
4549980116463 |
※メーカー欠品中の商品です。正確な納期はこちらからお問い合わせ下さい。
- 【特長】
●新開発の計測アダプタを搭載した、戸建住宅・集合住宅どちらにも最適なスマートコスモ。「スマートコスモLAN」アプリ対応です。
●家庭内の電気使用量を計測し、AiSEGと通信連携することで、モニターやタブレットで電気使用量を見える化することができます。家庭内の電気の使用状況はもちろん、発電量も見える化することができ、使用目標にあわせて機器を自動制御して目標達成をサポートします。さらに、アプリと連携することで、家庭の「見守り」や「家事」をサポートします。子供の帰宅をお知らせしてくれたり、洗濯機や炊飯器の運転終了をお知らせしてうっかり忘れを防止してくれたりします。
●エネルギーを自給自足する「スマートハウス化」に向けて、創エネ対応・省エネ(電化)対応の「ネット・ゼロ・エネルギー・ハウス(ZEH)」対応タイプをラインアップ。ZEH推進を最新テクノロジーでお手伝いします。
●発電システム用の連系ブレーカを搭載。負荷端子配列を、赤(L1)、白(N)、黒(L2)とし、相の誤配線を抑制。電源側端子はオールプラグイン構造、定格は50Aまでラインアップし、定格変更も容易に可能です。
●電流センサは負荷設備だけでなく、2次側へ接続する自家発電設備やEV充電設備などもCTレスで計測できます。最大43分岐回路の計測を実現し、配線施工性を大きく向上しました。また、最大8回路まで増設可能な特定CTをご用意。1次側へ搭載される深夜電力機器などの電流計測用に、分岐回路測定とあわせて、合計で最大51回路の電流計測が可能です。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。
●計測アダプタの電圧の計測設定は全回路自動で行うため、現場での設定作業が不要です。(自動設定は100V、200Vの負荷機器(1Cモジュールブレーカー)のみ行います。太陽光発電や外部発電機器などは手動で設定が必要です。AiSEG2へのデータ反映には、電源投入後5～10分ほどかかります。)
●太陽光発電の出力制御対象地域で必要となる太陽光ネットアダプタの機能を標準搭載しています。また、ガス・水道の使用量計測に必要なアダプタの機能も標準搭載しています。(太陽光ネットアダプタとは、スマートHEMSで太陽光遠隔出力制御を行う場合に必要なアダプタです。パナソニック社製住宅用パワーコンディショナのみに対応しています。蓄電池が接続された「パワーコンディショナR」や「パワーステーション」には使用できません。)
- 【仕様】
●スマートコスモ
●コンパクト21
●マルチ通信型
●ZEH・創エネ対応
●リミッタースペースなし
●太陽光発電システム対応
●太陽光発電用連系ブレーカ(A):30
●回路数+回路スペース:10+2
●分岐電流センサ数:15
●主幹容量(A):50

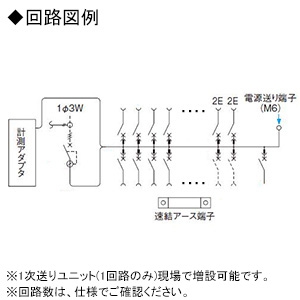

●分岐:
・2P1E20A:8
・2P2E20A100V:2
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 75
●搭載ブレーカ:
・太陽光発電用過電圧保護機能付コンパクト連系ブレーカ:SH-V型(BSH33035)
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJF350315)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

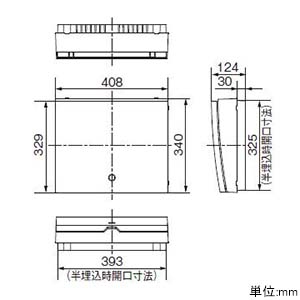

●寸法(mm):タテ340×フカサ124×ヨコ408
●半埋込寸法(mm):タテ325×フカサ30×ヨコ393
●ドア付
●埋込・半埋込両用形
●アース端子実装数:6
●一般社団法人 日本配線システム工業会 住宅用分電盤規格適合品
【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※上記回路数とは別に、太陽光発電用連系ブレーカを搭載しています。
※有線接続の場合は、LANケーブルとHUBが別途必要です。
※50戸以上の集合住宅の場合、電波が近隣建物からの反射による干渉で、無線接続ができない可能性があります。集合住宅の場合は、有線LANを使用してください。
※AiSEG2は別売りです。(MKN713(モニター機能付)、MKN704、MKN705(集合住宅用))
※LANのポート数は1つです。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
