| メーカー |
パナソニック |
| 型番 |
BHRF84102GJ |
| JANコード |
4549980124000 |
※メーカー欠品中の商品です。正確な納期はこちらからお問い合わせ下さい。
- 【特長】
●電流センサを搭載し、将来HEMSのご採用をお考えの方に適したスマートコスモです。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。
- 【仕様】
●スマートコスモ
●コンパクト21
●レディ型
●創エネ対応
●リミッタースペースなし
●ダブル発電対応
●太陽光発電用連系ブレーカ(A):30
●自家発電用連系ブレーカ(A):20
●フリースペース付
●回路数+回路スペース:10+2
●分岐電流センサ数:15
●主幹容量(A):40
●分岐:
・2P1E20A:8
・2P2E20A100V:2
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 75

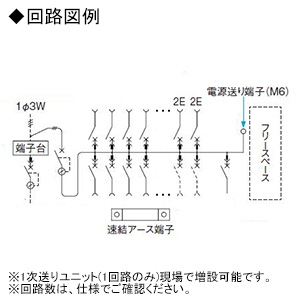

●搭載ブレーカ:
・太陽光発電用コンパクト連系漏電ブレーカ(BSHE33033)
・自家発電(燃料電池/ガス発電)用連系ブレーカ(BSH3203GK)
・主幹:単3中性線欠相保護付漏電ブレーカ(3P3E)(BJF340315)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

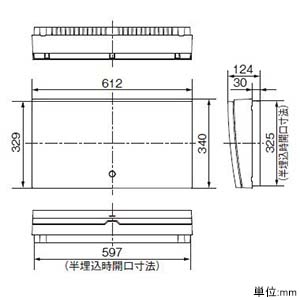

●寸法(mm):タテ340×フカサ124×ヨコ612
●半埋込寸法(mm):タテ325×フカサ30×ヨコ597

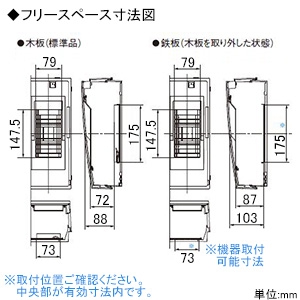

●フリースペース有効寸法(mm):
・木板(標準品):タテ175×ヨコ73×フカサ88
・鉄板(木板を取り外した状態):タテ175×ヨコ73×フカサ103
●ドア付
●埋込・半埋込両用形
●アース端子実装数:6
●一般社団法人 日本配線システム工業会 住宅用分電盤規格適合品
【ご注意】
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※引込口開閉器が別途必要になります。
※上記回路数とは別に、自家発電(燃料電池/ガス発電)用連系ブレーカ20Aを搭載しています。
※端子台定格は150Aです。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
