| メーカー |
パナソニック |
| 型番 |
BHR810402R |
| JANコード |
4549980132364 |
※メーカー欠品中の商品です。正確な納期はこちらからお問い合わせ下さい。
- 【特長】
●避雷器搭載。ゴロゴロと鳴ったら、大切な機器をしっかりガードします。
●電源側やアース側から侵入した異常電圧(雷サージ)は、電気製品や保有データを壊す恐れがあります。避雷器がサージをカットし、雷被害から守ります。
●避雷器に雷サージが入ってくると半導体素子が直結して大地に流し、電気製品に過電圧がかからないよう保護します。
●電流センサを搭載し、将来HEMSのご採用をお考えの方に適したスマートコスモです。
●ドアカバーを正面から水平脱着できるので、カバーの取付施工性を向上、天井面との隙間を少なくすることが可能になり、設置場所の自由度が高まります。また、幹線引込開口と分岐配線作業スペースを拡げ、施工しやすくなりました。
- 【仕様】
●スマートコスモ
●コンパクト21
●レディ型
●あんしん機能付
●リミッタースペースなし
●かみなりあんしんばん
●避雷器搭載
●回路数+回路スペース:40+2
●分岐電流センサ数:43
●主幹容量(A):100
●分岐:
・2P1E20A:32
・2P2E20A100V:8
●相線:1φ3W
●盤定格(A):主幹バーの定格電流容量 100

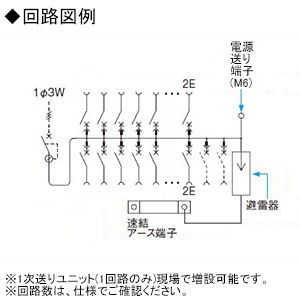

●搭載ブレーカ:
・主幹:単3中性線欠相保護付漏電ブレーカ(BJF3100325)
・分岐(2P1E20A):コンパクトブレーカSH型(BSH2201)
・分岐(2P2E20A):コンパクトブレーカSH型(BSH2202)(100V結線)
・避雷器:BQX81
●プラスチック製
●色:ホワイト(マンセル記号10Y9/0.5)

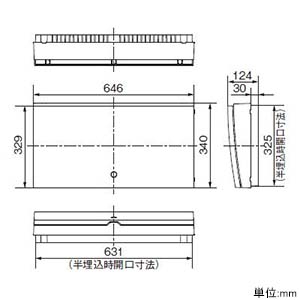

●寸法(mm):タテ340×フカサ124×ヨコ646
●半埋込寸法(mm):タテ325×フカサ30×ヨコ631
●ドア付
●埋込・半埋込両用形
●アース端子実装数:12
●一般社団法人 日本配線システム工業会 住宅用分電盤高機能規格適合品
【ご注意】
※直撃雷に対しては負荷機器は保護できません。
※電話線、テレビアンテナなどから侵入してくる雷サージに対しては負荷機器は保護できません。
※100V-200Vの切り替えは全回路可能です。(200Vの場合、2P2Eブレーカをご使用ください。)
※埋込形は対応できません。
※盤定格電流を超える主幹ブレーカは取り付けないでください。
※保護機器は必ずアース端子に接続してください。
※取り付けには電気工事士の資格をもつ方の工事が必要となります。
